一、 概述

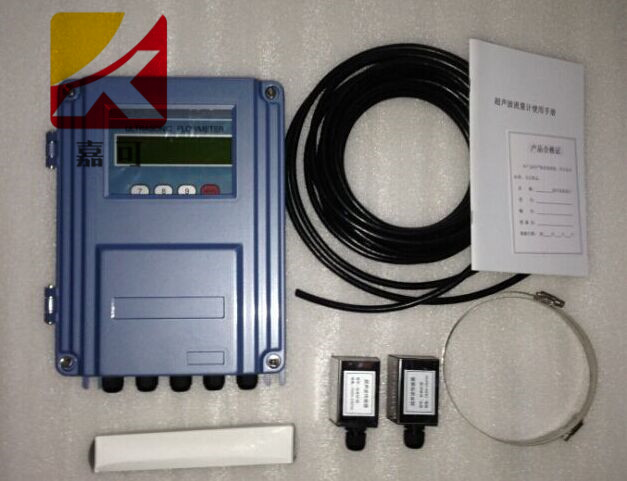

JK 系列 超声波流量计 / 热量计通过高精度时间数字转换芯片对超声波传输时间进行测量，有效克服零点漂移、小流量测量误差大等问题；综合利用频差法和时差法，使用实时声速、温度补偿等技术对流量进行补偿；人机接口画面丰富，支持多种通信方式；具有计量精度高、操作简便、运行稳定等优点。
l 全系列产品流量测量精度优于 1.0 级；
l 支持多声道测量，默认为双声道，有效提高了仪表在复杂流体状态中的测量准确性和可靠性；
l 综合采用频差法和时差法测量技术，声速自动补偿，时间分辨率达到 45 皮秒，有效避免零点漂移，提高了小流量测量精度；
l 支持 RS485 通信，具有 4 ~ 20mA 变送功能，与企业能源管理系统集成更加方便；
l 支持 AC 220V 、 DC 24V 两种电源输入方式；
l 主机与探头类型多样化，可根据现场需求搭配使用，能够满足特殊环境的安装与测量；
l 人机界面丰富，使用操作便捷。
二、 性能参数
|
项目 |
性能、参数 |
|
|
测量主机（一次仪表） |
精度 |
1.0 级 |
|
重复性 |
≤ 0.2% |
|
|
最大流速 |
16m/s( 管段式、插入式 ) 、 32m/s （外缚式） |
|
|
测量周期 |
500ms （每秒 2 次） |
|
|
测量原理 |
超声波时差原理， 4 字节 IEEE754 浮点运算 |
|
|
显示接口 |
4 ×12 背光型字符液晶 |
|
|
操作 |
6 位轻触按键 |
|
|
输入 |
两路两线制 PT1000 铂电阻输入回路，可实现热量计量功能（焓差法） |
|
|
输出 |
电流信号： 4~20mA ，阻抗 600Ω 浮空，准确度 0.1% 数据接口：隔离 RS485 串行接口 继电器输出：无源节点 |
|
|
通讯协议 |
MODBUS-RTU 协议 ( 寄存器地址见附录 ) |
|
|
其它功能 |
自动记忆前 7 日、前 2 个月的累积流量 工作参数可固化到机内的 FLASH 存储器中，上电时自动调出 |
|
|
平均电流 |
50mA |
|
|
工作温度 |
-10 ℃ ~70 ℃ （可特殊定制） |
|
|
工作范围 |
连续工作 |
|
|
传 感 器 |
外缚式 |
DN80mm~DN6000mm |
|
插入式 |
DN80mm~DN6000mm |
|
|
管段式 |
DN15mm~DN1000mm |
|
|
信号电缆 |
SEYV75-2/4 屏蔽双绞线（标配 5m ） |
|
|
防护等级 |
IP65 （特殊需求可定制） |
|
|
工作温度 |
0 ℃ ~80 ℃ （可特殊定制） |
|
|
工作压力 |
≤ 1.6MPa （可特殊定制） |
|
|
可测管道 |
管材 |
碳钢、不锈钢、铸铁、 PVC 、铜、铝、水泥管等一切质地密致管道 允许有衬里 |
|
衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 |
|
|
内径 |
15mm~6000mm |
|
|
直管段长度 |
上游≧ 10D ，下游≧ 5D ，距泵出口处≧ 30D 。 |
|
|
可测液体 |
种类 |
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
|
浊度 |
≦ 20000ppm ，污水测时效果好 |
|
